לפני שמגבירים ווליום, בודקים את נתיב האות. השאלה איך מחברים מיקסר לרמקולים מוגברים אינה רק עניין של כבל מתאים: חיבור שגוי עלול ליצור רעש, עיוות, זמזום הארקה או במקרה הגרוע לגרום נזק לציוד. חיבור נכון, לעומת זאת, ייתן לכם מערכת נקייה, עוצמתית וקלה לשליטה – בין שמדובר בעמדת DJ, הופעה חיה, כנס עסקי, אירוע משפחתי או מערכת קבועה בבית עסק.
רמקול מוגבר כולל מגבר פנימי, ולכן הוא מקבל אות Line מהמיקסר ישירות. אין צורך במגבר כוח חיצוני, ואסור לחבר את יציאת הרמקול של מגבר כוח אל כניסת הרמקול המוגבר. המיקסר הוא נקודת השליטה: אליו מחברים מיקרופונים, מחשב, קונטרולר, כלי נגינה או נגן מדיה, וממנו מוציאים אות מאוזן אל הרמקולים.
איך מחברים מיקסר לרמקולים מוגברים בפועל

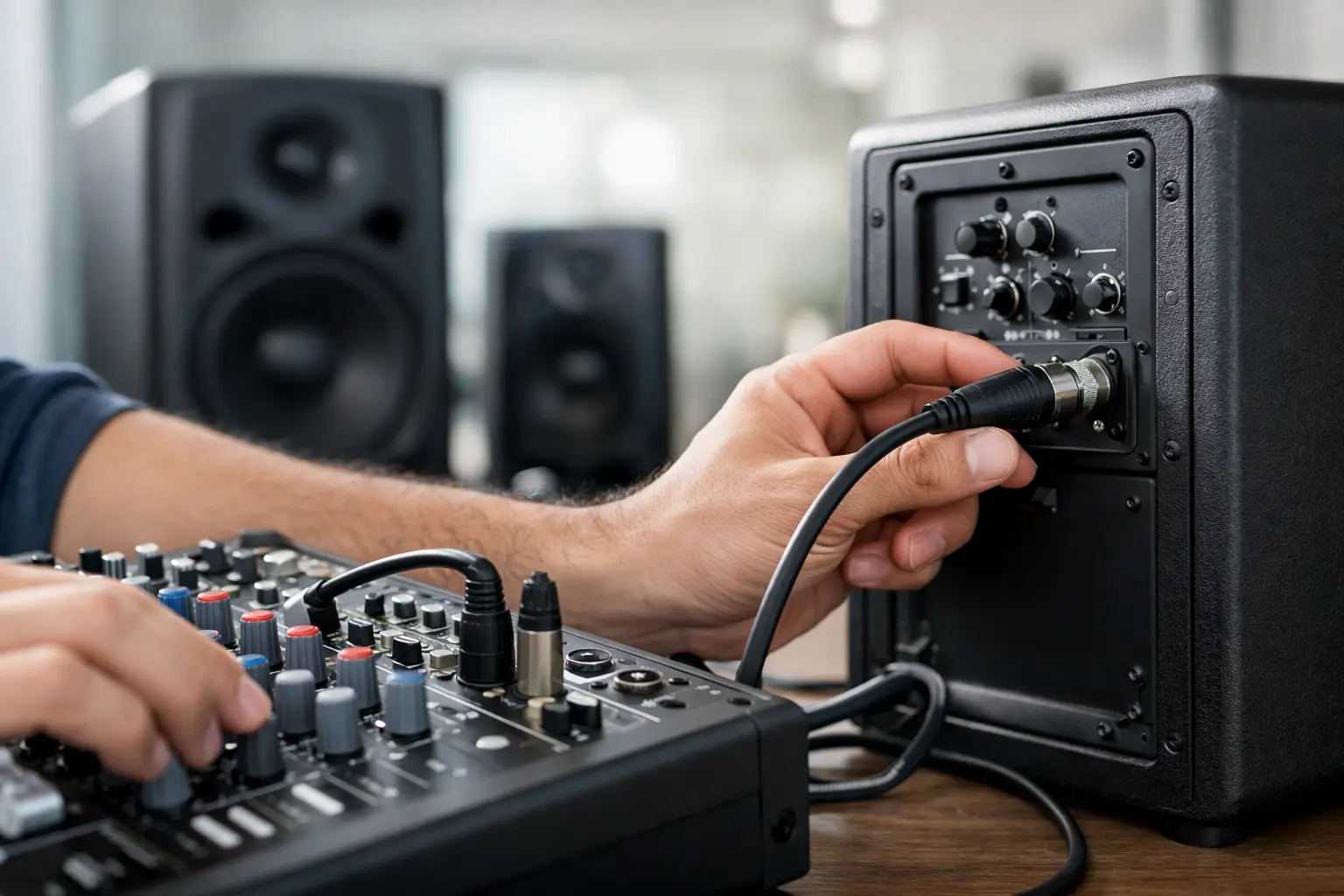

החיבור המקובל מתחיל ביציאות הראשיות של המיקסר, המסומנות בדרך כלל Main Out, Master Out או L/R. במיקסר אנלוגי אפשר למצוא יציאות XLR, יציאות PL מאוזנות בקוטר 6.35 מ"מ, ולעתים גם RCA. ברמקול מוגבר הכניסה תהיה לרוב XLR, קומבו XLR/PL, ולעתים כניסת RCA או Mini Jack במערכות קטנות יותר.
העדיפות המקצועית היא תמיד לחיבור מאוזן: XLR ל-XLR, או PL TRS ל-XLR/PL TRS לפי החיבורים הקיימים. כבל מאוזן מפחית הפרעות אלקטרומגנטיות, ולכן הוא חשוב במיוחד כשהכבל ארוך, כשהמערכת עובדת ליד תאורה, מחשבים, ספקי כוח או ציוד DJ. כבלי RCA מתאימים בעיקר למרחקים קצרים ולמקורות צרכניים, לא כקו ראשי מועדף למערכת אירועים.
אם עובדים בסטריאו, מחברים את יציאת Left של המיקסר לרמקול השמאלי ואת Right לרמקול הימני. חשוב למקם את הרמקולים בהתאם: הקהל צריך לשמוע את צד שמאל מימינו של הבמה ואת צד ימין משמאלה, מנקודת המבט של מי שעומד מול הקהל. באירועי דיבור, מוזיקת רקע או חלל קטן, אפשר לעבוד במונו ולשלוח את אותו אות לשני הרמקולים. במקרה כזה בודקים במיקסר אם קיימת יציאת Mono Out או הגדרת Mono, ולא פשוט מחברים יציאה אחת לשני רמקולים בלי להבין את מסלול האות.
סדר ההדלקה והכיבוי שומר על המערכת
לפני החיבור, כל כפתורי הווליום צריכים להיות נמוכים. מחברים תחילה את מקורות השמע למיקסר, לאחר מכן את המיקסר לרמקולים, ורק אז מחברים חשמל. סדר ההדלקה הנכון הוא מקורות שמע, מיקסר, מעבדי אות אם ישנם, ולבסוף הרמקולים המוגברים. כך נמנעים מ"פופים" חזקים שעלולים להגיע לרמקולים בעת האתחול.
בכיבוי עושים את הפעולה ההפוכה: קודם מכבים רמקולים מוגברים, אחר כך מיקסר ולבסוף את מקורות השמע. זו פעולה פשוטה, אבל בשטח היא מבדילה בין מערכת שנשמרת לאורך זמן לבין מערכת שסופגת מכות מיותרות בכל פירוק והקמה.
בחירת הכבל הנכון לפי היציאה והכניסה
לא כל מתאם הוא פתרון. צריך להתאים בין סוג האות, סוג החיבור והמרחק. אם למיקסר יש Main Out מסוג XLR ולרמקול כניסת XLR, משתמשים בכבל XLR איכותי. אם למיקסר יש יציאות PL מאוזנות ולרמקול כניסת קומבו, כבל PL TRS ל-PL TRS או PL TRS ל-XLR יהיה בחירה נכונה, בהתאם לכניסה שבה משתמשים.
חיבור מיציאת RCA של מיקסר או קונטרולר לרמקול עם כניסת XLR אפשרי באמצעות כבל מתאים, אך הוא אינו מאוזן. במרחק של מטרים בודדים זה עשוי לעבוד מצוין. במרחקים ארוכים, או בסביבה עמוסת חשמל ותאורה, עדיף להשתמש בקופסת DI איכותית או לבחור יציאה מאוזנת מהמיקסר. DI גם מאפשרת לעתים טיפול יעיל בלולאות הארקה באמצעות מתג Ground Lift.
אין לחבר כבל רמקול Speakon או כבל רמקול דו-גידי בין יציאת מיקסר לרמקול מוגבר. אלו אינם כבלי Line. כבל XLR נראה לעתים דומה מבחוץ לכבל DMX של תאורה, אך ייעודו שונה. במערכות מקצועיות כדאי לסמן כבלים ולשמור הפרדה ברורה בין אודיו, חשמל ותאורה.
כיוון גיין: החלק שקובע אם הסאונד יהיה נקי
גם כשכל החיבורים נכונים, מערכת יכולה להישמע חלשה, צורמת או מעוותת בגלל כיוון רמות לא נכון. במיקסר, מתחילים כשפיידר הערוץ ופיידר המאסטר נמצאים סביב סימון 0 dB או Unity, ולא על המקסימום. לאחר מכן מכוונים את כפתור ה-Gain או Trim בכל ערוץ לפי מד החיווי, כך שהאות יהיה חזק ובריא אבל לא ייכנס לקליפינג.
ברמקול המוגבר, מתחילים בדרך כלל עם כפתור ה-Level במצב Unity או באזור המסומן 0 dB, אם קיים. עכשיו אפשר להעלות בהדרגה את המאסטר במיקסר. אם נורת Limit ברמקול מהבהבת מדי פעם בשיאים חזקים, זה בדרך כלל תקין. אם היא דולקת כמעט קבוע, המערכת נדחפת מעבר ליכולת שלה ויש להוריד רמה, לטפל בתדרים נמוכים או להוסיף סאב-וופר בהתאם לצורך.
הטעות הנפוצה היא להשאיר את המיקסר חלש ולהעלות את הרמקול עד הסוף. זה מגדיל רעש רקע ופוגע בשליטה. עדיף לשמור על אות תקין במיקסר, לעבוד באזור העבודה הטבעי של הפיידרים ולהשתמש ברמקול כשלב ההגברה הסופי, לא כתחליף לכיוון מקצועי.
מיקרופון, מוזיקה ו-DJ אינם דורשים אותה הגדרה
בהגברת דיבור, חיתוך תדרים נמוכים באמצעות High Pass Filter סביב 80-120Hz יסייע לניקיון הקול ויפחית רעשי יד, רוח ורצפה. במערכת DJ, לעומת זאת, יש משמעות גדולה לתחום הנמוך. רמקול 12 אינץ' או 15 אינץ' יכול לתת תוצאה טובה לאירוע קטן, אך למסיבה עם מוזיקה אלקטרונית, רחבת ריקודים או קהל גדול, סאב-וופר הוא בדרך כלל חלק מהפתרון ולא תוספת קוסמטית.
כאשר מחברים סאב מוגבר, הנתיב המקצועי יהיה בדרך כלל Main Out מהמיקסר אל כניסות הסאב, ומיציאות High Pass או Thru של הסאב אל הרמקולים העליונים. אם הסאב אינו מבצע חיתוך גבוה לרמקולים העליונים, יש לכוון קרוסאובר במיקסר דיגיטלי או במעבד DSP. התדר המתאים תלוי בדגמים, בעוצמה הרצויה ובמיקום המערכת, אך נקודת התחלה נפוצה היא סביב 80-120Hz.
מיקום הרמקולים משפיע לא פחות מהחיבור
רמקול מחובר היטב אך ממוקם לא נכון לא יישמע במיטבו. את הרמקולים העליונים מציבים על סטנדים יציבים או על מוטות מעל סאבים, בגובה שמאפשר לצופר לכוון מעל ראשי הקהל ולא אל הברכיים של השורה הראשונה. ברמקול המונח על הרצפה, חלק גדול מהאנרגיה נבלע בקהל הקרוב ונוצרת נטייה להגביר מעבר לנדרש.
מיקרופונים צריכים להיות מאחורי קו הרמקולים, לא לפניהם. אם רמקול עומד מאחורי המיקרופון או מופנה אליו, הסיכוי לפידבק עולה משמעותית. שימוש באקולייזר יכול לעזור, אך אינו מחליף מיקום נכון. לפני שמתחילים לכוון EQ, מזיזים רמקול, משנים זווית ומרחיקים את המיקרופון ככל שאפשר מנתיב הירי של הצופר.
במערכת סטריאו באולם רחב, לא תמיד כדאי לפזר את הרמקולים רחוק מדי. מרחק גדול יוצר אזורים שבהם קהל אחד שומע בעיקר צד אחד של המוזיקה. באירועי דיבור או מוזיקת רקע, מונו מבוקר עם פיזור נכון יכול להיות שימושי ומדויק יותר מסטריאו תיאורטי.
תקלות נפוצות ומה בודקים לפני שמחליפים ציוד
אם אין סאונד, בודקים קודם שהרמקול דלוק, שהנורית שלו פעילה ושכבל החשמל מחובר. אחר כך בודקים האם מד היציאה במיקסר מגיב, האם יציאת ה-Main פתוחה והאם הפיידר או כפתור המאסטר אינם מושתקים. כדאי להעביר את אותו כבל בין רמקולים או להחליף כבל, כדי לבודד במהירות את מקור התקלה.
אם נשמע זמזום, בודקים אם המערכת מחוברת לאותו קו חשמל, אם נעשה שימוש בכבלים מאוזנים, ואם מחשב נייד מחובר למטען שיוצר לולאת הארקה. מתג Ground Lift ב-DI או בציוד מתאים עשוי לפתור את הבעיה, אך לעולם לא מבטלים הארקה בכבל חשמל. זהו סיכון בטיחותי, לא פתרון טכני.
אם הסאונד מעוות, ייתכן שהקליפינג מתחיל כבר בכניסת המיקסר, ביציאה מהמיקסר או ברמקול עצמו. מסתכלים על מדי החיווי בכל שלב, מורידים גיין במקום הנכון ובודקים אם ה-EQ מוסיף יותר מדי באס או גבוהים. אם רמקול אחד חלש מהשני, בודקים הגדרות Level, מצב DSP, כבל ויציאות Left/Right לפני שמניחים שיש תקלה ברמקול.
התאמת מערכת לפי האירוע ולא רק לפי החיבור
החיבור הבסיסי זהה, אבל מערכת להרצאה של 80 איש אינה מערכת להופעת להקה, ומסיבת חוץ של 300 איש דורשת תכנון אחר מאירוע במשרד. יש להביא בחשבון את מספר המשתתפים, סוג התוכן, גודל החלל, אקוסטיקה, רעש סביבתי, זמן הקמה והצורך במוניטורים לבמה. לעתים זוג רמקולים מוגברים ומיקסר קומפקטי יספיקו בהחלט, ולעתים נדרשים סאבים, מוניטורים, מיקרופונים אלחוטיים, מערכת דיגיטלית וניהול טכני בשטח.
ב-Y Weizman הגברה ותאורה אפשר לקבל התאמה של מיקסר, רמקולים מוגברים, כבלים, סטנדים וציוד משלים לפי אופי האירוע או ההתקנה, עם בדיקת מלאי והתאמה מקצועית לפני ההזמנה. כשיש ספק לגבי יציאות, הספק, מרחקי כבלים או כיסוי הקהל, עדיף לבדוק מראש את הדגמים המדויקים ולא לאלתר ביום האירוע.
מערכת סאונד טובה מתחילה בכבל הנכון, אבל נבחנת ברגע שהקהל נכנס. הקפידו על חיבור מאוזן, כיוון רמות מדורג ומיקום נכון – ותנו לציוד לעבוד בתחום שבו הוא באמת נשמע טוב.
